भूतल प्रतिरोध परीक्षक

<1>। सर्फेस प्रतिरोध परीक्षक परिचय:

GM3110 एक वस्तु सतह प्रतिरोध परीक्षक है। मापी जाने वाली वस्तु की सतह के लिए साधन के दो समानांतर इलेक्ट्रोडों को संलग्न करके, वस्तु की सतह के प्रतिरोध मूल्य को यह निर्धारित करने के लिए मापा जा सकता है कि क्या परीक्षण की जाने वाली वस्तु एक कंडक्टर, एक एंटीस्टेटिक सामग्री या एक इन्सुलेटर है। इसी समय, उपकरण वस्तु के प्रतिरोध को जमीन पर भी माप सकता है। साधन विभिन्न विरोधी स्थैतिक क्षेत्रों के लिए विशेष रूप से उपयुक्त है।

<2>। उत्पाद विनिर्देशों

प्रतिरोध माप सीमा	10 ³ -10 ¹⁰ Ω
प्रतिरोध माप त्रुटि	± परिमाण का एक क्रम
प्रतिरोध माप प्रतिक्रिया समय	1S
तापमान माप रेंज	0 ° C ~ 50 ° C / 32 ~ 122 F
तापमान माप सटीकता	± 2 ° C / ° 3.6 ° F
शक्ति	9 वी 6 एफ 22
बैटरी का आकार	63.6x31.x125.8mm

वजन: 122g इस मशीन की मापी गई अधिकतम रेंज प्रतिरोध 20KM है। इस उपकरण द्वारा प्रदर्शित १० ^११ और १० ^१२ एक अनुमान अवधारणा है, सटीक या मापी नहीं गई है।

प्रतिरोध माप त्रुटि को निम्नानुसार वर्णित किया गया है: 10 ¹⁰ की सतह के प्रतिरोध को 10 ⁹ या 10 ^{11 के} रूप में दिखाया गया है, जो त्रुटि सीमा के भीतर है।

GM3110 TESTER.jpg

<3> .GM3110 सतह प्रतिरोध परीक्षक कार्यात्मक विशेषताएं

1. इस सतह प्रतिरोध परीक्षक के निम्नलिखित कार्य हैं:

2. वस्तु का भूतल प्रतिरोध परीक्षण;

3. वस्तु की सतह के प्रतिरोध मूल्य या भौतिक संपत्ति को एक साथ प्रदर्शित करने के तीन तरीके;

4. परिवेश तापमान माप;

5. तापमान इकाई रूपांतरण;

6. डेटा प्रतिधारण समारोह;

7.LCD बैकलाइट;

<4> .के संचालन

1. पावर बटन: एलसीडी बैकलाइट को लंबे समय तक नियंत्रित करने के लिए इस बटन को दबाएं

तापमान इकाई रूपांतरण।

इस बटन को प्राप्त करने के लिए दबाएँ

2. पावर बटन: माप डेटा होल्ड बटन।

3. पावर बटन: स्विच बटन।

<5> .Instructions

1. एलसीडी चालू करने के लिए पावर बटन दबाएं, और एलसीडी सामान्य माप स्क्रीन में प्रवेश करती है और परिवेश के तापमान मूल्य को प्रदर्शित करती है।

2. मशीन के दो इलेक्ट्रोड को परीक्षण की जाने वाली सामग्री की सतह पर संलग्न करें। लगभग 1 सेकंड, सामग्री की सतह के प्रतिरोध का परीक्षण किया जाता है और इसके प्रवाहकीय गुणों को एलसीडी पर प्रदर्शित किया जाता है, यह दर्शाता है कि परीक्षण की जाने वाली सामग्री एक कंडक्टर, एक एंटीस्टेटिक सामग्री या एक इन्सुलेट सामग्री है।

3. ग्राउंड रेजिस्टेंस माप: ग्राउंडिंग वायर को इंस्ट्रूमेंट के सामने के छोर पर ग्राउंडिंग सॉकेट में डालें, और ग्राउंडिंग वायर के दूसरे सिरे को इंस्ट्रूमेंट के दाईं ओर रखने के लिए ग्राउंड करें।

मापा जा रहा वस्तु की सतह के बेहद करीब, एलसीडी पर प्रदर्शित प्रतिरोध मूल्य जमीन का प्रतिरोध है। (इस समय, बाएं मापने वाले इलेक्ट्रोड को ऑब्जेक्ट की सतह को नहीं छूना चाहिए)।

4. डेटा होल्ड: डेटा को मापने के बाद, होल्ड बटन दबाएं, डेटा एलसीडी स्क्रीन पर रहेगा, और फिर होल्ड बटन को होल्ड फंक्शन से बाहर निकलने के लिए दबाएं।

5. बैकलाइट नियंत्रण: पावर-ऑन राज्य में, ° c / ° f बटन दबाएं, बैकलाइट चालू है, रात को मापने के लिए सुविधाजनक है, बैकलाइट बंद करने के लिए फिर से दबाएं।

6. तापमान इकाई रूपांतरण: पावर-ऑन राज्य में, तापमान इकाई को परिवर्तित करने के लिए ° c / ° f बटन को लंबे समय तक दबाएं।

<6> एलसीडी डिस्प्ले और बटन कार्य:

1. पूर्ण स्क्रीन प्रदर्शन: नीचे देखें (चित्र 1)

1. कंडक्टर डिस्प्ले आइकन

2. विरोधी स्थैतिक सामग्री प्रदर्शन आइकन

3. इंसुलेशन डिस्प्ले आइकन

4. प्रतिरोध मूल्य प्रदर्शन

5. तापमान मूल्य

6. डेटा प्रतिधारण आइकन

7. बैटरी पावर प्रॉम्प्ट

GM3110 सतह प्रतिरोध परीक्षक

<7> .पार्ट नाम: नीचे देखें (चित्र 2)

A. एलसीडी डिस्प्ले

B.LCD बैकलाइट और तापमान इकाई रूपांतरण बटन

C. डेटा होल्ड बटन

D. स्विच बटन

एफ। सतह प्रतिरोध मापने इलेक्ट्रोड

ई। ग्राउंड वायर जैक

जी। बैटरी का दरवाजा

GM3110 सतह प्रतिरोध परीक्षक। Jpg

<8> .LCD पठन

क) 10 ³ ~ 10 ⁵ 10, कंडक्टर; 10 ⁶ ~ 10 ¹¹ Ω, विरोधी स्थैतिक सामग्री;

≥10 Ω, इन्सुलेट सामग्री;

ख)। मापा प्रतिरोध 10 ³ than से कम है, और एलसीडी 10 ^{3 3} दिखाता है;

सी)। उदाहरण: चित्रा 3 प्रतिरोध पढ़ने है: 10 ⁹ Figure, 1.0G the, परीक्षण की जाने वाली सामग्री एंटी-स्टैटिक सामग्री है;

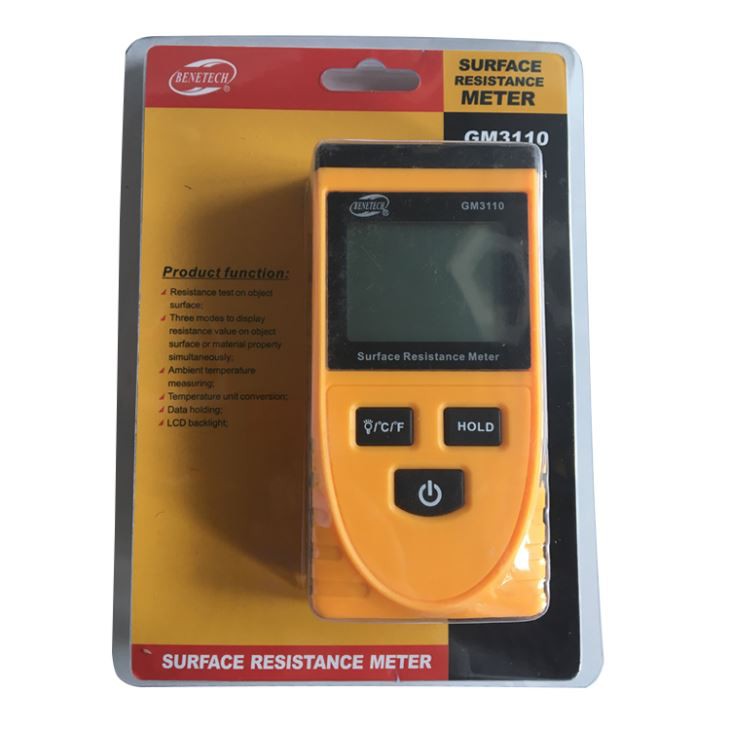

उच्च गुणवत्ता डिजिटल सतह प्रतिरोधकता tester.jpg

BEST-GM3110 सतह प्रतिरोध परीक्षक। Jpg

<9> .calibration

(सामान्य परिस्थितियों में, उपयोगकर्ताओं को इस ऑपरेशन की आवश्यकता नहीं होती है।) यदि परिवेश का तापमान और आर्द्रता बहुत बदल जाती है, तो उपयोगकर्ता पाता है कि माप उपयोग के दौरान भटक गया है, और उपयोगकर्ता निम्नलिखित सरल अंशांकन कर सकता है।

1. ओपन सर्किट कैलिब्रेशन: सबसे पहले ° c / ° f बटन और होल्ड बटन को एक साथ दबाएं, फिर मशीन को चालू करने के लिए पावर बटन दबाएं, मशीन कैलिब्रेशन मोड में प्रवेश करती है। नोट: मशीन के निचले भाग में स्थित दो इलेक्ट्रोड को हवा, हाथों और अन्य चीजों में रखने की आवश्यकता होती है। जब आप इलेक्ट्रोड को स्पर्श करते हैं, तो स्क्रीन के निचले दाईं ओर 60 से कम संख्या प्रदर्शित होती है। पावर बटन को फिर से दबाएं, ओपन सर्किट डेटा सहेजा जाता है, और ओपन सर्किट कैलिब्रेशन पूरा हो जाता है।

2. शॉर्ट-सर्किट कैलिब्रेशन: सबसे पहले एक ही समय में ° c / ° f बटन और होल्ड बटन को दबाए रखें, फिर मशीन को चालू करने के लिए पावर बटन दबाएं, मशीन कैलिब्रेशन मोड में प्रवेश करती है। इस समय, एक धातु ले लो।

पट्टी या धातु ब्लॉक मशीन के तल पर दो विद्युत स्तरों से जुड़ा होता है, अर्थात, दो इलेक्ट्रोड को छोटा किया जाता है, और स्क्रीन के नीचे दाईं ओर संख्या लगभग 700 (बस लगभग) है। पावर बटन को फिर से दबाएं, शॉर्ट सर्किट डेटा सहेजा जाता है, और शॉर्ट सर्किट कैलिब्रेशन पूरा हो जाता है।
