इलेक्ट्रॉनिक उपकरणों और सुरक्षा सिद्धांतों को इलेक्ट्रोस्टैटिक क्षति
विभिन्न प्रकार के इलेक्ट्रॉनिक घटकों के आधार पर, इलेक्ट्रोस्टैटिक क्षति की डिग्री भी अलग-अलग होती है, और स्थिर वोल्टेज 100V जितनी कम हो सकती है, इससे नुकसान भी हो सकता है। हाल के वर्षों में, जैसे-जैसे इलेक्ट्रॉनिक उपकरणों का विकास एकीकृत होता जाता है, वैसे-वैसे इलेक्ट्रोस्टैटिक वोल्टेज भी लगातार कम होता जाता है।
मानव शरीर द्वारा प्रेरित इलेक्ट्रोस्टैटिक वोल्टेज आमतौर पर 2-4KV से ऊपर होता है, जो आमतौर पर मानव शरीर के मामूली आंदोलन या इन्सुलेट सामग्री के साथ घर्षण के कारण होता है। दूसरे शब्दों में, यदि हमारे दैनिक जीवन में इलेक्ट्रोस्टैटिक क्षमता एकीकृत सर्किट के संपर्क में आती है, तो लगभग सभी एकीकृत सर्किट नष्ट हो जाएंगे। यह खतरा किसी भी कामकाजी वातावरण में मौजूद है जहां कोई इलेक्ट्रोस्टैटिक सुरक्षा उपाय नहीं किए जाते हैं। एकीकृत परिपथों को स्थैतिक बिजली की क्षति न केवल इलेक्ट्रॉनिक घटकों की निर्माण प्रक्रिया में परिलक्षित होती है, बल्कि एकीकृत परिपथों के संयोजन और परिवहन की प्रक्रिया में भी होती है।
उपरोक्त समस्याओं को हल करने के लिए, निम्नलिखित इलेक्ट्रोस्टैटिक सुरक्षा उपाय किए जा सकते हैं:
1. नौकरी की जगह पर इलेक्ट्रोस्टैटिक संरक्षण। स्थैतिक बिजली के प्रति संवेदनशील उपकरण का उपयोग विरोधी स्थैतिक कार्य क्षेत्र में किया जाना चाहिए;
2. मानव शरीर का इलेक्ट्रोस्टैटिक संरक्षण। ऑपरेटरों को विरोधी स्थैतिक चौग़ा, दस्ताने, काम के जूते, काम की टोपी और कलाई की पट्टियाँ पहननी चाहिए।
3. भंडारण और परिवहन के दौरान इलेक्ट्रोस्टैटिक संरक्षण। इलेक्ट्रोस्टैटिक संवेदनशील उपकरणों का भंडारण और परिवहन एक आवेशित स्थिति में नहीं किया जा सकता है।
उपरोक्त कार्यों को प्राप्त करने के लिए, मूल विधि डिजाइन द्वारा आवश्यक सुरक्षा मूल्य प्राप्त करने के लिए लोड ऑब्जेक्ट के वोल्टेज को कम करने का प्रयास करना है। अर्थात्, निम्न सूत्र में चार्ज (Q) और प्रतिरोध (R) छोटा होना चाहिए, और इलेक्ट्रोस्टैटिक कैपेसिटेंस (C) बड़ा होना चाहिए।
वी=अवरक्त
क्यू=फिर से शुरू
जहां वी: वोल्टेज, क्यू: चार्ज I: वर्तमान सी: इलेक्ट्रोस्टैटिक क्षमता आर: प्रतिरोध
बेशक, प्रतिरोध मूल्य जितना संभव हो उतना कम नहीं होगा, विशेष रूप से एंटीस्टेटिक के एक बड़े क्षेत्र में, सुरक्षा उपायों जैसे रिसाव को सामग्री का चयन करने से पहले विचार किया जाना चाहिए। इलेक्ट्रोस्टैटिक संरक्षण के उपाय

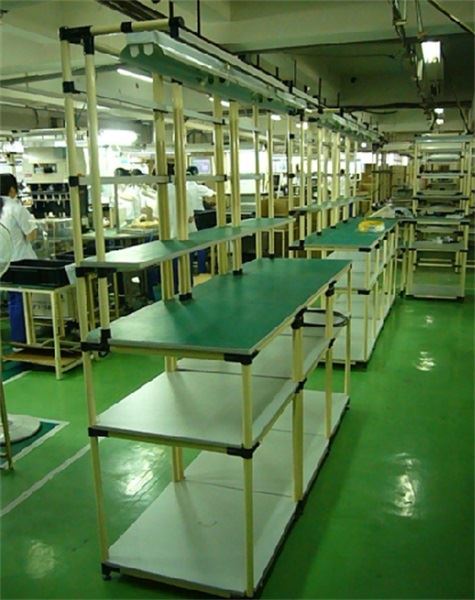

आईसी इलेक्ट्रोस्टैटिक सुरक्षा के लिए कार्यस्थल की जाँच करें और स्थापित करें। इस प्रक्रिया में विरोधी स्थैतिक उपायों का उद्देश्य मानव शरीर सहित कार्यस्थल में समान क्षमता को बनाए रखना है। विशिष्ट विधि इस प्रकार है:
1. 1 megohm रोकनेवाला ग्राउंड और एक विरोधी स्थैतिक कलाई का पट्टा पहनें;
2. ग्राउंड परीक्षक, उपकरण, टांका लगाने वाला लोहा, आदि;
3. विरोधी स्थैतिक चटाई बिछाने के बाद, काम की सतह को जमीन पर रखें।
4. ऑपरेटरों को विरोधी स्थैतिक चौग़ा और काम के जूते पहनने चाहिए;
5. जमीन पर विरोधी स्थैतिक फर्श या प्रवाहकीय रबर चटाई;
6. परिवहन और पैकेजिंग के दौरान, आईसी को एक ही क्षमता पर रखा जाना चाहिए।
Antistatic प्रदर्शन परीक्षण चक्र और मामलों पर ध्यान देने की आवश्यकता है
एंटी-स्टैटिक रबर प्लेट्स (टेबल मैट, फ्लोर), एंटी-स्टैटिक वर्क शूज, एंटी-स्टैटिक वर्क कपड़े, एंटी-स्टैटिक कंटेनर आदि का महीने में कम से कम एक बार परीक्षण किया जाना चाहिए। एंटी-स्टैटिक रिस्ट स्ट्रैप, एयर गन, फैन, टूल्स आदि उन्हें दिन में एक बार टेस्ट करने की जरूरत होती है। परीक्षण के दौरान, परीक्षण स्थल के तापमान और आर्द्रता जैसे कारकों पर विचार करना आवश्यक है।
